一、取樣

選擇合適的、有代表性的試樣是進(jìn)行金相顯微分析的極其重要的一步，包括選擇取樣部位、檢驗(yàn)面及確定截取方法、試樣尺寸等。

1、取樣部位及檢驗(yàn)面的選擇

取樣的部位和檢驗(yàn)面的選擇，應(yīng)根據(jù)檢驗(yàn)?zāi)康倪x取有代表性的部位。例如：分析金屬的缺陷和破損原因時(shí)，應(yīng)在發(fā)生缺陷和破損部位取樣，同時(shí)也應(yīng)在完好的部位取樣，以便對比；

檢測脫碳層、化學(xué)熱處理的滲層、淬火層、晶粒度等，應(yīng)取橫向截面；研究帶狀組織及冷塑性變形工件的組織和夾雜物的變形情況時(shí)，則應(yīng)截取縱向截面。

2、試樣的截取方法

試樣的截取方法可根據(jù)金屬材料的性能不同而異。對于軟材料，可以用鋸、車、刨等方法；對于硬材料，可以用砂輪切片機(jī)切割或電火花切割等方法；對于硬而脆的材料，如白口鑄鐵，可以用錘擊方法；在大工件上取樣，可用氧氣切割等方法。

在用砂輪切割或電火花切割時(shí)，應(yīng)采取冷卻措施，以減少由于受熱而引起的試樣組織變化。試樣上由于截取而引起的變形層或燒損層必須在后續(xù)工序中去掉。

3、試樣尺寸和形狀

金相試樣的大小和形狀以便于握持、易于磨制為準(zhǔn)，通常采用直徑ф15～20mm、高15～20mm的圓柱體或邊長15～20mm的立方體。

二、磨制

分粗磨和細(xì)磨兩步。試樣取下后，首先進(jìn)行粗磨。如是鋼鐵材料試樣可先用砂輪粗磨平，如是很軟的材料（如鋁、銅等有色金屬）可用銼刀銼平。在砂輪上磨制時(shí)，應(yīng)握緊試樣，使試樣受力均勻，壓力不要太大，并隨時(shí)用水冷卻，以防受熱引起金屬組織變化。

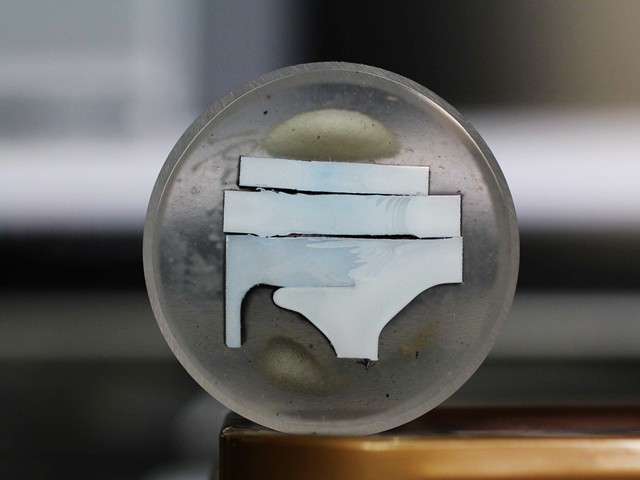

此外，在一般情況下，試樣的周界要用砂輪或銼刀磨成圓角，以免在磨光及當(dāng)拋光時(shí)將砂紙和拋光織物劃破。但是，對于需要觀察表層組織（如滲碳層，脫碳層）的試樣，則不能將邊緣磨圓，這種試樣最好進(jìn)行鑲嵌。

三、拋光

目的為去除金相磨面上因細(xì)磨而留下的磨痕，使之成為光滑、無痕的鏡面。

通常，金相試樣制備要經(jīng)過以下幾個(gè)步驟：取樣、鑲嵌(有時(shí)可以省略)、磨光(粗磨和細(xì)磨)、拋光和腐蝕。

每項(xiàng)操作都必須細(xì)心謹(jǐn)慎，嚴(yán)格按操作要求實(shí)施，因?yàn)槿魏尾僮魇д`都可能影響后續(xù)步驟，在極端情況下，還可能造成假組織，從而得出錯(cuò)誤的結(jié)論。金相試樣制備是與制備人員制樣經(jīng)驗(yàn)密切相關(guān)的技術(shù)，制備人員的水平?jīng)Q定了試樣的制備質(zhì)量。
